| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | QDY, YZ, YZS, QL, QZ, QC |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD10000-60000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 45-55 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 4000 zestaw/rok |
| Stan: | Nowy | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Zakres: | 7-38m | Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą Instalacja, uruchomienie i szkolenie w terenie Ws |
| Funkcja: | Elektryczny suwnicowy most podróżny | Max. Maks. lifting height wysokość podnoszenia: | 10m ~ 35m |
| Znamionowy moment podnoszenia: | Różne | Max. Maks. lifting load podnoszenie ładunku: | 320t |
| Aplikacja: | Stalownia, podnoszenie kadzi, odlewnictwo, odlewnia | Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, kontrola naziemna, kontrola wisiorka |
| Kolor: | Żółty, czerwony lub jako wymagania | Źródło prądu: | 3 fazy 380 V 50 Hz lub dostosować |
| Zasilacz: | 220V~480V 50/60Hz | Funkcja dźwigu: | Łatwa w obsłudze suwnica dwudźwigarowa |
| Rodzaj: | Suwnica dwudźwigarowa o dużej wytrzymałości, suwnica EOT | Mechanizm podnoszący: | Otwórz wózek wyciągarki |
| Prędkość podnoszenia: | Standardowo lub jako wymaganie | Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider |
| High Light: | Żuraw kadziowy z podwójną belką,Żuraw odlewniczy z podwójną belką,Żuraw kadziowy z huty stali |
||
Huta stali 32/10ton Metalurgiczny dźwig odlewniczy z podwójną belką Żuraw kadziowy z kontrolą kabiny
Suwnica odlewnicza dwubelkowa model QDY jest stosowana w magazynie odlewniczym huty stali do załadunku i rozładunku gorącego materiału lub kadzi.Jest to suwnica typu heavy duty, która spełnia częste użytkowanie.
Główny wciągnik pracuje z dużą prędkością, aby dopasować się do wysokiej wydajności podawania ciepła i transportu ciepła.Zakresy regulacji prędkości Zakresy regulacji prędkości mogą być realizowane za pomocą alternatywnego sterowania zmiennym napięciem stojana lub sterowania częstotliwością prędkości silnika.
Suwnica kadziowa zaprojektowana z myślą o bezpieczeństwie i niezawodności, zaawansowanej technice, sztywnej konstrukcji, dobrej ekonomii i trwałości oraz łatwej konserwacji.
Udźwig suwnicy dwubelkowej: 5T, 10T, 16/3.2T, 20/5T, 32/5T, 50/10T, 74/20T.
Funkcje żurawia:
W SANTO Cranes mamy głębokie zrozumienie w branży hutniczej!Rozumiemy, czego potrzebujesz i wymagasz od swojej suwnicy w Twojej hucie, ponieważ nasi inżynierowie obsługują huty od wielu lat.Od procesu skrobania metalu (Żuraw do przeładunku złomu), przez topienie (Żuraw załadunkowy), po gotowy produkt (Żuraw kęsowy) i inne procesy.Mamy dostosowane plany serwisowe i modernizacyjne, aby zapobiec przestojom.
1. Zmienna regulacja prędkości dla każdego mechanizmu
2. Obrotowe urządzenie podnoszące;
3. Zmienna odległość między hakami suwnicy;
4. Limit przeciążenia i wyświetlacz ocieplenia;
5. Ważenie i wyświetlanie ładunku;
6. Trójwymiarowa lokalizacja i wyświetlanie podniesionego punktu
7. Sterowanie PLC i wykrywanie błędów, wyświetlanie, rejestrowanie i drukowanie
8. Zabezpieczenie suwnic na tym samym polu przed uderzeniem
Dźwigi do huty stali:
W Santo istnieje kilka rodzajów żurawi kadziowych, jak poniżej:
Żuraw na złom
Dźwig do załadunku pieca
Żuraw kadziowy
Żurawie poręczowe
Tętniący życiem dźwig
Dźwig pośredni
Płyta cewki i dźwig do kęsów
Specyfikacja techniczna:
1. Typ QDYHutyPodwójny dźwigarSuwnica
| Udźwig | T | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| Zakres | m | 10,5-31,5 | |||||||
| Prędkość | Podnoszenie głównego haka | m/min | 15,5 | 10.4 | 10.7 | 9.8 | 7.8 | 7.8 | 6.1 |
| PomocniczyPodnoszenie haków | 14.6 | 15,5 | 15,5 | 10.4 | 9.7 | ||||
| Podróżowanie wózka | 37,2 | 43,8 | 44,6 | 44,6 | 42,4 | 39,3 | 33,8 | ||
| Podróż dźwigiem | 92,7/93,7 |
92,7/86,5 |
76/89 | 76/89 | 89/75,3 | 75/76,6 | 67,3 | ||
| Model operacyjny | Kabina | ||||||||
| Obowiązek pracy | A7 | ||||||||
| Zasilacz |
Trójfazowy AC 380V, 50Hz lub dostosowany |
||||||||
2.YTyp Z YZSHutyPodwójny dźwigarSuwnica
| Udźwig (t) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| Klasa pracująca | A7 | A7 | A7 | A7 | A7 | |
| Rozpiętość (m) | 28 | 27 | 22 | 21 | 24,5 | |
| Wysokość podnoszenia | Hak główny | 26 | 32 | 25 | 24 | 28 |
| Hak pomocniczy | 26 | 34 | 27 | 26 | 32 | |
| Prędkość | Hak główny | 6 | 11 | 7 | 10 | 7,5 |
| Hak pomocniczy | 10 | 11 | 9.6 | 12 | 10 | |
| Główny wózek | 41 | 41 | 35 | 30 | 29 | |
| Wózek pomocniczy | 38 | 39,5 | 38 | 39 | 39 | |
| Dźwig | 78 | 84 | 80 | 76 | 58 | |
| Wymiary (mm) | H | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| B | 1700 | 17300 | 18500 | 19200 | 19500 | |
| B1 | dziesięć tysięcy | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| wymiar graniczny (mm) | b | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| S2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| S4 | 1600 | 1600 | 2800 | 2800 | 3000 | |
| Maks. obciążenie koła (kN) | 530 | 550 | 545 | 595 | 650 | |
| Zalecane gąsienice stalowe | QU120 | |||||
| Źródło prądu | 3-fazowy prąd zmienny 380 V 50 Hz | |||||

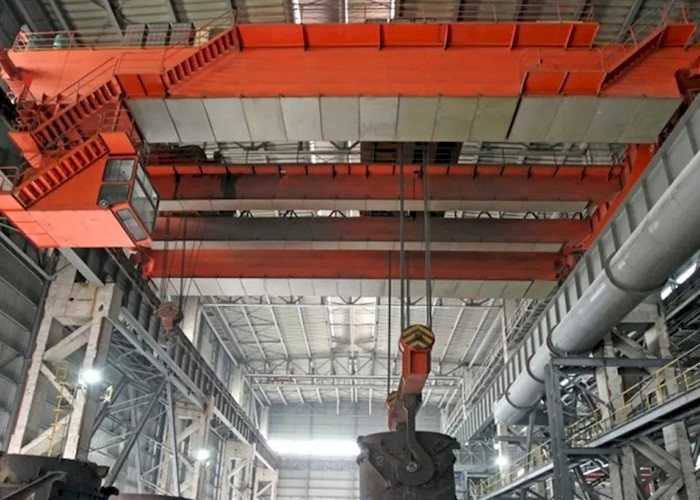

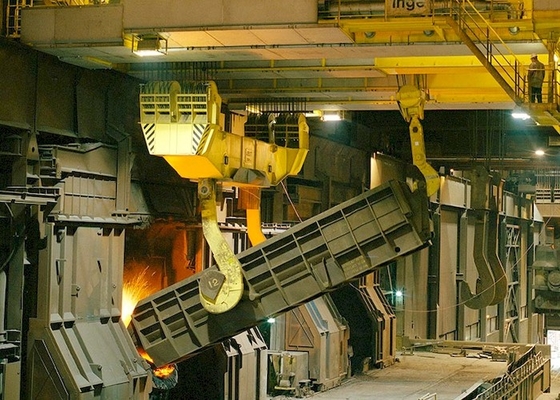

Zdjęcia żurawia:
Czekamy na Twoje uprzejme zapytanie i mamy nadzieję, że pomożemy Twojemu silnemu biznesowi w najbliższej przyszłości!
