| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | QDY, YZ, YZS, QL, QZ, QC |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD10000-60000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 45-55 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 4000 zestaw/rok |
| Stan: schorzenie: | Nowy | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Zakres: | 7-38m | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, instalacja w terenie, uruchomienie i szkolenie, |
| Funkcja: | Elektryczny suwnica pomostowa | Maks. wysokość podnoszenia: | 10m~35m |
| Znamionowy moment podnoszenia: | Różny | Maks. podnoszenie ładunku: | 320t |
| Wniosek: | Fabryka stali, podnoszenie kadzi, odlewanie, odlewnia | Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, sterowanie naziemne, sterowanie wiszące |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Żółty, czerwony lub jako wymagania | Źródło prądu: | 3 fazy 380V 50hz lub dostosować |
| Zasilacz: | 220V~480V 50/60Hz | Funkcja żurawia: | Łatwa w obsłudze suwnica dwudźwigarowa |
| Rodzaj: | Suwnica dwudźwigarowa do dużych obciążeń, suwnica EOT | Mechanizm podnoszący: | Otwórz wózek wciągarki |
| Prędkość podnoszenia: | Standardowy lub jako wymóg | Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider |
| Podkreślić: | Żuraw stalowy 31,5 m żaroodporny,suwnica stalowa o rozpiętości 10 |
||
Żuraw stalowy żaroodporny, suwnice do dużych obciążeń do hut stali
Opis produktu:
Dzięki bogatemu doświadczeniu branżowemu i specjalistycznej technologii suwnic, niestandardowe suwnice Santocrane mogą zaspokoić potrzeby każdego aspektu produkcji i przetwórstwa stali i metali.Nasze niestandardowe żurawie mogą być używane w trudnych warunkach i mogą dobrze pracować w środowiskach o wysokich temperaturach, wysokim poziomie zapylenia i wysokich wibracjach.Możemy zapewnić odpowiednie rozwiązanie dźwigowe do każdego zastosowania w hucie.Na przykład suwnica kadziowa z czterema głównymi dźwigarami suwnicy może bezpiecznie i wydajnie obsługiwać kadzię.Suwnice dwudźwigarowe służą do wewnętrznego dostarczania elementów do odlewania (np. form) oraz dostarczania odlewów do dalszej obróbki.Suwnice półautomatyczne lub w pełni automatyczne mogą być używane do przechowywania specjalnych produktów metalowych, takich jak kręgi i pręty wykonane z aluminium lub innych metali.
Kompozycja:
Żuraw składa się głównie z pięciu części: wózka głównego, wózka pomocniczego, ramy mostu, mechanizmu jezdnego wózka, grupy haków i elektrycznego układu sterowania.Grupa haków jest zawieszona na wózku głównym za pomocą liny stalowej, odległość między dwoma hakami płytowymi jest ustalona, a kadź jest podnoszona.Oba wózki mogą być obsługiwane oddzielnie w celu wykonania różnych operacji podnoszenia, a także mogą być połączone z całkowitym przewracaniem kadzi, zrzucaniem pozostałości stali i operacjami żużla odpadowego.Główny i pomocniczy mechanizm podnoszący przyjmuje regulację napięcia stojana i regulację prędkości.Mechanizm jezdny wózka i żurawia przyjmuje regulację prędkości konwersji częstotliwości, stosunek regulacji prędkości wynosi 1:10, a sterownik PLC jest kontrolowany.
Specyfikacja techniczna:
1. Suwnica dwudźwigarowa typu QDY do hut stali
| Udźwig | T | 5 | 10 | 16/3,2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| Zakres | m | 10,5-31,5 | |||||||
| Prędkość | Główne podnoszenie haka | m/min | 15,5 | 10,4 | 10,7 | 9,8 | 7,8 | 7,8 | 6,1 |
| Pomoc.Podnoszenie haka | 14,6 | 15,5 | 15,5 | 10,4 | 9,7 | ||||
| Podróżowanie wózkiem | 37,2 | 43,8 | 44,6 | 44,6 | 42,4 | 39,3 | 33,8 | ||
| Żuraw podróżujący | 92,7/93,7 |
92,7/86,5 |
76/89 | 76/89 | 89/75.3 | 75/76,6 | 67,3 | ||
| Model operacyjny | Kabina | ||||||||
| Obowiązek pracy | A7 | ||||||||
| Zasilacz |
Trójfazowy AC 380V, 50Hz lub dostosowany |
||||||||
2. Suwnica dwudźwigarowa typu YZ YZS
| Udźwig (t) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| Klasa pracująca | A7 | A7 | A7 | A7 | A7 | |
| Rozpiętość (m) | 28 | 27 | 22 | 21 | 24,5 | |
| Wysokość podnoszenia | Hak główny | 26 | 32 | 25 | 24 | 28 |
| Hak pomocniczy | 26 | 34 | 27 | 26 | 32 | |
| Prędkość | Hak główny | 6 | 11 | 7 | 10 | 7,5 |
| Hak pomocniczy | 10 | 11 | 9,6 | 12 | 10 | |
| Główny wózek | 41 | 41 | 35 | 30 | 29 | |
| Wózek pomocniczy | 38 | 39,5 | 38 | 39 | 39 | |
| Dźwig | 78 | 84 | 80 | 76 | 58 | |
| Wymiary (mm) | h | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| b | 1700 | 17300 | 18500 | 19200 | 19500 | |
| B1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| Wymiar graniczny (mm) | b | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| S2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| S4 | 1600 | 1600 | 2800 | 2800 | 3000 | |
| Maksymalne obciążenie koła (kN) | 530 | 550 | 545 | 595 | 650 | |
| Zalecany tor stalowy | QU120 | |||||
| Źródło prądu | AC 3-fazowy 380V 50Hz | |||||

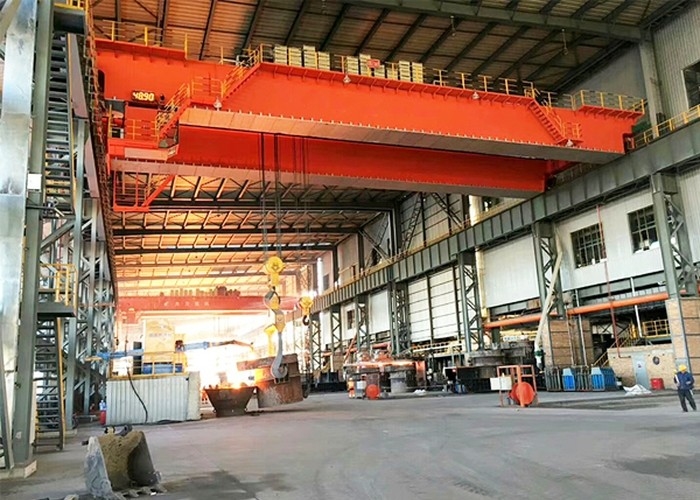

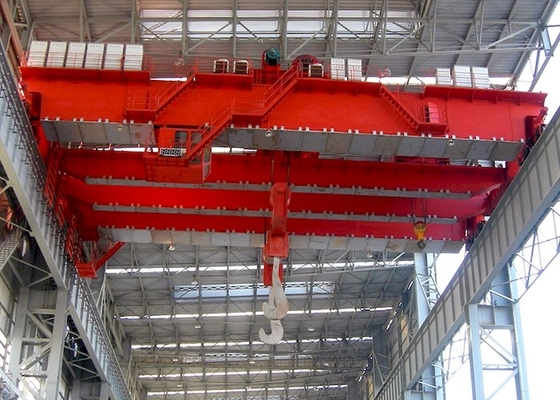

Zdjęcia żurawia:
