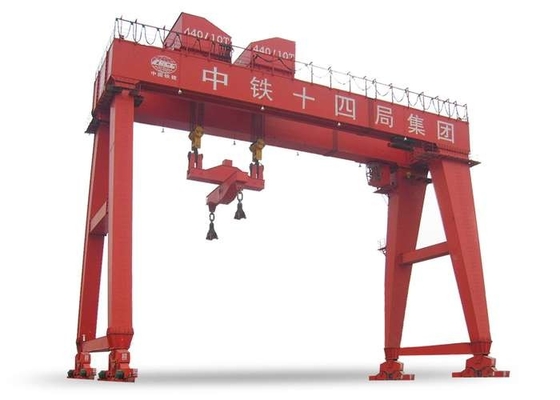

Stabilna suwnica bramowa dwudźwigarowa ISO A3-A8 GB5905 GB / T14406 Suwnica skrzynkowa

Dobra stabilność Suwnica bramowa z podwójnym dźwigarem Duża nośność

Opis:

Suwnica bramowa z podwójnym dźwigarem głównym ma dużą nośność, dużą rozpiętość, dobrą ogólną stabilność i wiele odmian, ale jej własna jakość jest większa niż w przypadku suwnicy bramowej z pojedynczym głównym dźwigarem o tym samym udźwigu, a koszt jest również wyższy.Ze względu na konstrukcję belki głównej można ją podzielić na dwie formy: belkę skrzynkową i kratownicę.Generalnie stosuje się konstrukcję w kształcie pudełka.

Konstrukcja belki głównej:

1. Belka kratownicowa
Forma konstrukcyjna spawana za pomocą kątowników stalowych lub dwuteowników ma zalety w postaci niskiego kosztu, lekkości i dobrej odporności na wiatr.Jednak ze względu na dużą liczbę punktów zgrzewania oraz wady samej kratownicy, belka kratownicowa ma również wady w postaci dużego ugięcia, małej sztywności, stosunkowo małej niezawodności oraz częstej kontroli punktów zgrzewania.Nadaje się do miejsc o niskich wymaganiach bezpieczeństwa i małym udźwigu.

2. Dźwigar skrzynkowy
Stalowa płyta jest spawana w konstrukcję skrzynkową, która charakteryzuje się wysokim bezpieczeństwem i dużą sztywnością.Zwykle stosowany w suwnicach bramowych o dużym tonażu i super tonażu.Dźwigar skrzynkowy ma również wady związane z wysokim kosztem, dużym ciężarem własnym i słabą odpornością na wiatr.

Jak wybrać:

1. Wybór suwnicy bramowej
Przestrzegać odpowiednich przepisów GB/T14406-1993 i GB5905-86 dotyczących ogólnych suwnic bramowych.
W normalnych warunkach udźwig jest mniejszy niż 50 ton, rozpiętość jest mniejsza niż 35 m i nie ma specjalnych wymagań dotyczących użytkowania, należy wybrać typ pojedynczej belki głównej.Jeżeli szerokość nogi suwnicy ma być duża, prędkość robocza jest duża lub często podnoszone są ciężkie i długie elementy, należy wybrać suwnicę dwudźwigarową.

2. Rozpiętość i długość wspornika
Rozpiętość suwnicy bramowej jest ważnym czynnikiem wpływającym na jakość samej suwnicy.Przy doborze rozpiętość powinna być minimalizowana, mając na uwadze spełnienie warunków użytkowania sprzętu oraz spełnienie norm rozpiętości serii.

3. Zasada wyznaczania rozstawu osi
(a) Może spełniać wymagania stateczności suwnicy wzdłuż kierunku toru dźwigu;
(b) Całkowite wymiary towarów powinny umożliwiać płynne przejście przez płaską stalową ramę wysięgników;
(c) Należy zauważyć, że rozstaw osi B jest proporcjonalny do rozpiętości S. Ogólnie rozstaw osi B=(1/4-1/6)S.

4. Określa się rozstaw suwnic bramowych
Podczas pracy należy zapewnić odpowiednią przestrzeń pomiędzy zewnętrznymi wymiarami suwnicy bramowej a przejazdem towarów i pojazdów transportowych na placu, aby ułatwić operacje załadunku i rozładunku.Podczas załadunku i rozładunku w obrębie tego przęsła pojazd transportu ogólnego powinien zachować odległość większą niż 0,7 m od nogi drzwi.Gdy rozrzutnik nie pracuje, odległość od pojazdu transportującego powinna wynosić więcej niż 0,5m, a gdy towar przechodzi przez nogi drzwi, odległość większa niż 0,5m.

Wniosek:

Suwnica bramowa dwudźwigarowa jest stosowana głównie w przemyśle stalowym, produktach leśnych, intermodalnym, biomasie / pelecie, magazynie betonu, stacji kolejowej, stoczni i stoczni oraz wielu innych gałęziach przemysłu.
