| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | MH, BMH, MHL, MDG |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD2000-10000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, belki stalowe zapakowan |
| Czas dostawy: | 15-30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 5000 zestawów / rok |
| Stan: | Nowy | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Zakres: | 7,5-35m | Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą Instalacja, uruchomienie i szkolenie w terenie Ws |
| Funkcja: | Suwnica | Max. Maks. lifting height wysokość podnoszenia: | 6m ~ 30m |
| Znamionowy moment podnoszenia: | Różne | Max. Maks. lifting load podnoszenie ładunku: | 1-20t, maks. do 32t |
| Nazwa produktu: | Suwnica bramowa poruszająca się po ziemi | Aplikacja: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej |
| High Light: | Suwnica bramowa jednodźwigarowa warsztatowa,suwnica bramowa jednodźwigarowa 10 ton,suwnica bramowa montowana na szynie |
||
10ton MH Model Workshop Jednodźwigarowa suwnica bramowa typu montowanego na szynie
Opis:
Podstawowe informacje o produkcie
Modelka: MH
Udźwig: 1t-20t
Klasa robotnicza: ISO A3
Metoda sterowania: Sterowanie szafkowe, zdalne sterowanie i wiszące ze sterowaniem kablowym
Temperatura otoczenia:-20-40 ℃ wewnątrz lub na zewnątrz
Metoda sterowania: Sterowanie szafkowe, zdalne sterowanie i wiszące ze sterowaniem kablowym
Główne części mechaniczne: belka główna, nogi podporowe, belka dolna z kołem.
Części elektryczne: silniki do długich podróży, silniki do podnoszenia, silniki do jazdy poprzecznej, elektryczna skrzynka sterownicza, wyłączniki krańcowe, ogranicznik przeciążenia.
Użycie produktu:
Suwnica bramowa jednodźwigarowa jest suwnicą bramową montowaną na szynie i jest szeroko stosowana na otwartym podwórku i wewnątrz magazynu do załadunku / rozładunku materiałów
Zalety produktu:
Suwnica bramowa jednodźwigarowa MH jest wyposażona w silniki najlepszych chińskich marek, tradycyjny design, dojrzałą technologię, szybką dostawę, łatwą konserwację, prostą konstrukcję, ekonomiczne koszty sprawiają, że jest to bestseller wśród wszystkich żurawi.
Szczegóły części suwnicy bramowej z pojedynczym dźwigarem:
1. Mechanizm podnoszący
- Wciągnik elektryczny jednodźwigarowy
- Typ MDG L: Wciągnik montowany z boku z krabem
2. Wózek napędzany i belka końcowa podłoża
- Kute koło kołnierzowe
- Sztywna spawana belka skrzynkowa
- zwarty układ
3. Kratownica główna i nogi
- Dźwigar główny i 4 nogi są spawane typu skrzynkowego
-Materiał: stal węglowa o wysokiej jakości Q235B lub Q355B
- Dźwigar główny jest połączony śrubami wytrzymałościowymi.
- Złącze spawane sprawdzone za pomocą promieni rentgenowskich lub badania ultradźwiękowego;
- Zaprojektowane ugięcie ≤1/800 rozpiętości
4. Kontrola
- Kontrola kabiny
- Sterowanie wisiorkiem
- Sterowanie bezprzewodowe
5. Części elektryczne
- Zasilanie przewodowe
- Wszystkie ruchy żurawia są niezależne i mogą być uruchamiane jednocześnie.
- Stopień ochrony IP55
- Elementy są rozmieszczone w sposób przyjazny dla konserwacji, a cały układ zapewnia dobrą ochronę
- Przewody do girland zawieszone są na siodłach kablowych, przymocowane do wózków kablowych, biegnących w ocynkowanym ceowniku.
6. Malarstwo
- zabezpieczenie antykorozyjne poprzez usuwanie rdzy metodą śrutowania mechanicznego Sa2,5
- Pierwsza warstwa powłoki epoksydowej 30 mikronów
- Druga warstwa powłoki epoksydowej 30 mikronów
- Trzecia warstwa powłoki z poliuretanu 40 mikronów
- Średnia grubość: około 100 mikronów
- Kolor: czerwony lub pomarańczowy zgodnie z wymaganiami
Specyfikacja techniczna:
| Pojemność | tona | 3 | 5 | 10 | 16 | 20 | ||
| Zakres | m | 7, 10, 16,20,24,30, 35, 40 zgodnie z wymaganiami | ||||||
| Metoda operacji | Linia wisząca z przyciskiem /kabina/pilotem | |||||||
| Prędkość | Podnoszenie | m/min | 8 ,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3.5 | 3.5 | |
| Podróże krzyżowe | 20 | 20 | 20 | 20 | 20 | |||
| Długie podróże | Grunt | 20 | 20 | 20 | 20 | 20 | ||
| Kabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Silnik | Podnoszenie | Wpisz /kw |
ZD41-4/4,5 ZDS1-4/0,4/4,5 |
ZD141-4/7,5 ZDS10,8/4,5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Podróże krzyżowe | ZDY12-4/0,4 | ZDY121-4/0.8 | ZDY21-4/0,82 | ZDY121-4/0.82 | YZD-4/0,84 | |||
| Długie podróże | Grunt |
ZDY21-4/0,82 ZDY21-4/1.52 |
YZY22-4/1,52 YZR132M2-6/3,72 |
YZR22-4/1,52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Kabina |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Wciągnik elektryczny | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Wysokość podnoszenia | m | 6,9,12,18,24,30 | ||||||
| Obowiązek pracy | A3 | |||||||
| Zasilacz | 380V 50HZ 3-fazowy AC (zgodnie z twoim zapotrzebowaniem) | |||||||
Funkcje bezpieczeństwa:
Urządzenie zabezpieczające przed przeciążeniem wagi, najwyższej jakości długotrwały bufor materiałów poliuretanowych, wyłącznik krańcowy ruchu dźwigu, funkcja zabezpieczenia przed niższym napięciem, system zatrzymania awaryjnego, system ochrony przed przeciążeniem prądowym i tak dalej!
Podanie:
Specyfikacje suwnic bramowych jednodźwigarowych z gorącą sprzedażą są szeroko stosowane do prac załadunkowych i rozładunkowych na zewnątrz.Taki
jako obszar zapasów materiałów, cementownia, przemysł granitowy, przemysł budowlany i przemysł maszynowy i tak dalej.

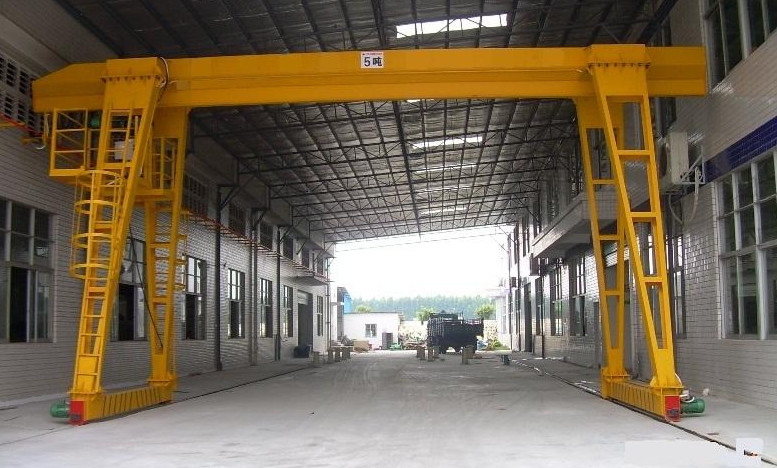

Zdjęcia żurawia:
