| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | MH, BMH, MHL, MDG |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD2000-10000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, belki stalowe zapakowan |
| Czas dostawy: | 15-30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 5000 zestawów / rok |
| Stan: | Nowy | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Zakres: | 7,5-35m | Funkcja: | Suwnica |
| Max. Maks. lifting load podnoszenie ładunku: | 1-20t, maks. do 32t | Nazwa produktu: | Suwnica bramowa poruszająca się po ziemi |
| Aplikacja: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej | Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, kontrola naziemna, kontrola wisiorka |
| Kolor: | Żółty, czerwony lub jako wymagania | Źródło prądu: | 3 fazy 380 V 50 Hz lub dostosować |
| Rodzaj: | Suwnica pomostowa jednodźwigarowa, suwnica jednodźwigarowa, suwnica 10 ton | Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider |
| High Light: | Suwnica bramowa 16T,suwnica bramowa z pojedynczą belką,suwnica bramowa z pojedynczą belką 16T |
||

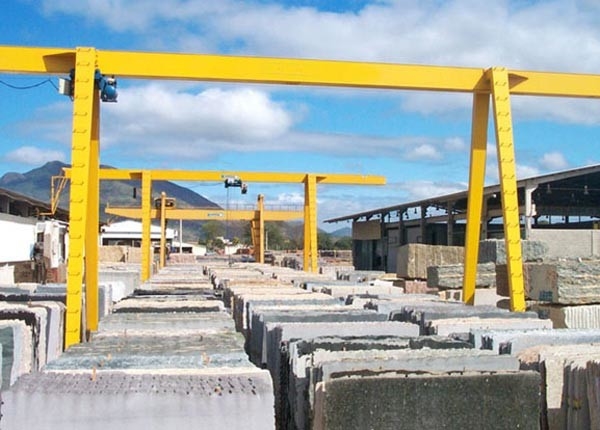

Suwnica bramowa z pojedynczą belką 16T używana w fantory z marmurowego granitu na podwórku
Ogólny opis:
Suwnica bramowa jednobelkowa składa się głównie z ramy portalowej, a mianowicie głównej pojedynczej belki, nogi, belki dolnej, mechanizmu podnoszącego, mechanizmu kroczącego, sterowania elektrycznego. Może być zaprojektowana jako dwa wysięgniki, jeden wysięgnik i bez wysięgnika zgodnie z warunkami pracy.
Jednodźwigarowa suwnica bramowa jest używana razem z elektrycznym wciągnikiem linowym, który porusza się po belce głównej.Ogólnie rzecz biorąc, ciężar podnoszenia wynosi 3-20 ton, rozpiętość wynosi 7-30 m, klasa robocza to A3 lub A4, a temperatura pracy wynosi -20-40 stopni.
·Funkcja bezpieczeństwa:
Urządzenie zabezpieczające przed przeciążeniem wagi, najwyższej jakości długotrwały bufor materiałów poliuretanowych, wyłącznik krańcowy ruchu dźwigu, funkcja zabezpieczenia przed niższym napięciem, system zatrzymania awaryjnego, system ochrony przed przeciążeniem prądowym i tak dalej!
·Metoda kontroli:
Linia wisząca z przyciskiem lub pilotem lub kabiną lub jednym i drugim
·Zasady projektowania i budowy:
Wszystkie standardy wymagane dla żurawia to standard chiński
Standardowy parametr techniczny
| Pojemność | T | 3 | 5 | 10 | 16 | 20 | ||
| Zakres | m | 12,16,20,24,30 | ||||||
| Metoda operacyjna | Linia wisząca z przyciskiem /kabina/pilotem | |||||||
| Prędkość | Podnoszenie |
m/min |
8 ,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3.5 | 3.5 | |
| Podróże krzyżowe | 20 | 20 | 20 | 20 | 20 | |||
| Długie podróże | Grunt | 20 | 20 | 20 | 20 | 20 | ||
| Kabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Silnik | Podnoszenie | Wpisz /kw | ZD41-4/4,5 ZDS1-4/0,4/4,5 |
ZD141-4/7,5 ZDS10,8/4,5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Podróże krzyżowe | ZDY12-4/0,4 | ZDY121-4/0.8 | ZDY21-4/0,8×2 | ZDY121-4/0,8×2 | YZD-4/0,8×4 | |||
| Długie podróże | Grunt | ZDY21-4/0,8×2 ZDY21-4/1,5×2 |
YZY22-4/1,5×2 YZR132M2-6/3,7×2 |
YZR22-4/1,5×2 | YZR160M1-6/6,3×2 YZR160M2-6/8,5×2 |
YZR160M1-6/6,3×2 YZR160M2-6/8,5×2 |
||
| Kabina | ZDR100-4/1,5×2 ZDR112-4/2,1×2 |
YZR112L1-4/2,1×2 YZR160M1-6/2,1×2 |
YZR112L1-4/2,1×2 YZR160M2 |
YZR160M2-6/8,5×2 YZR160L2-6/11×2 |
YZR160M2-6/8,5×2 YZR160L2-6/11×2 |
|||
| Wciągnik elektryczny | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Wysokość podnoszenia | m | 6,9 | ||||||
| Obowiązek pracy | A3 | |||||||
| Zasilacz | 380V 60HZ 3-fazowy AC (zgodnie z twoim zapotrzebowaniem) | |||||||
Seria suwnic bramowych jednodźwigarowych
Istnieją dwa typy konstrukcji dźwigara głównego i nóg podporowych jako opcjonalne w oparciu o wymagania klientów:
|
Rodzaj kratownicy |
Rodzaj pudełka |
||
|
Korzyść: |
Korzyść: |
||
|
Specyfikacja: |
Specyfikacja: |
Obróbka powierzchniowa
1) Wszystkie nieosłonięte powierzchnie stali są mechanicznie obrobione, odtłuszczone chemicznie.
2) Piaskowanie stali jest dostępne na życzenie.
3) Dwie warstwy podkładu antykorozyjnego do obróbki wstępnej w celu poprawy przyczepności emaliowanej powłoki do metalu.
4) Końcowa farba, której kolor zależy od klienta.
5) Cztery warstwy to około 30 mikrometrów i mogą skutecznie zapobiegać korozji konstrukcji stalowej.
