| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | MH, BMH, MHL, MDG |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD2000-10000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 15-30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 5000 zestaw/rok |
| Stan: | Nowy | Gwarancja: | 12 MIESIĘCY |
|---|---|---|---|
| Zakres: | 7,5-35m | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, instalacja w terenie, uruchomienie i szkolenie, |
| Funkcja: | Suwnica | Maks. wysokość podnoszenia: | 6m~30m |
| Znamionowy moment podnoszenia: | Różny | Maks. podnoszenie ładunku: | 1-20t, max do 32t |
| Nazwa produktu: | Suwnica bramowa naziemna | Aplikacja: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej |
| Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, sterowanie naziemne, sterowanie wiszące | Znamionowa ładowność: | 1-20t |
| Kolor: | Żółty, czerwony lub jako wymagania | źródło prądu: | 3 fazy 380V 50hz lub dostosować |
| Zasilacz: | 220V~480V 50/60Hz | Funkcja żurawia: | Łatwy w obsłudze dźwig mostowy dźwigarowy, suwnica jednodźwigarowa, dźwig EOT, suwnica 7,5 ton |
| Rodzaj: | Suwnica jednodźwigarowa wciągnika, suwnica jednodźwigarowa, suwnica 10 tonowa | Mechanizm podnoszący: | Wciągnik elektryczny |
| Prędkość podnoszenia: | 0~8m/min | Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider |
| High Light: | Szyna suwnicy bramowej jednodźwigarowej,suwnica bramowa jednodźwigarowa 10 ton,suwnica MH na zewnątrz |
||
MH Pojedynczy dźwigar Suwnica bramowa Szyna Zewnętrzna suwnica 10 ton Cena
Opis:
Suwnica bramowa jest suwnicą pomostową, w której most jest podparty na torze naziemnym przez wysięgniki po obu stronach.Strukturalnie składa się z suwnicy bramowej, mechanizmu jezdnego wózka, wózka podnoszącego i części elektrycznych.Niektóre suwnice bramowe mają tylko wysięgniki z jednej strony, a druga strona jest podparta na warsztacie lub koźle, zwanym suwnicą półbramową.Górna rama mostu suwnicy bramowej (w tym belka główna i belka końcowa), podpory, belka dolna i inne części są złożone.Aby rozszerzyć zakres roboczy żurawia, belka główna może wysunąć się poza wysięgniki na jedną lub obie strony, tworząc wspornik.Wózek podnośnikowy z wysięgnikiem może być również użyty do rozszerzenia zakresu pracy żurawia poprzez pochylenie i obrót wysięgnika.
Szczegóły części suwnicy bramowej jednodźwigarowej:
1. Mechanizm podnoszący
- Wciągnik elektryczny jednodźwigarowy
- Typ MDG L: wciągnik montowany z boku z krabem
2. Wózek napędzany i belka naziemna
- Kute koło kołnierzowe
- Sztywna spawana belka typu skrzynkowego
- kompaktowy układ
3. Główna kratownica i nogi
- Dźwigar główny i 4 nogi są spawane typu skrzynkowego
- Materiał: stal węglowa o wysokiej jakości Q235B lub Q355B
- Dźwigar główny połączony jest śrubami wytrzymałościowymi.
- Połączenie spawane badane promieniami rentgenowskimi lub ultradźwiękami;
- Zaprojektowane ugięcie≤1/800 rozpiętości
4. Kontrola
- Sterowanie kabiną
- Sterowanie zawieszką
- Sterowanie bezprzewodowe
5. Części elektryczne
- Zasilanie przewodnika
- Wszystkie ruchy żurawia są niezależne i mogą być wykonywane jednocześnie.
- Stopień ochrony IP55
- Elementy są rozmieszczone w sposób przyjazny dla konserwacji, a cały układ zapewnia dobrą ochronę
- Kable festoonowe zawieszone są na siodłach kablowych, przymocowane do wózków kablowych, biegnących w ocynkowanym torze C.
6. Malowanie
- zabezpieczenie antykorozyjne poprzez usuwanie rdzy przez śrutowanie mechaniczne Sa2,5
- Pierwsza warstwa powłoki epoksydowej 30 mikronów
- Druga warstwa powłoki epoksydowej 30 mikronów
- Trzecia warstwa powłoki poliuretanowej 40 mikronów
- Średnia grubość: około 100 mikronów
-Kolor: czerwony lub pomarańczowy zgodnie z wymaganiami
Specyfikacja techniczna:
| Pojemność | tona | 3 | 5 | 10 | 16 | 20 | ||
| Zakres | m | 7, 10, 16,20,24,30, 35, 40 zgodnie z wymaganiami | ||||||
| Metoda operacji | Linia wisząca z przyciskiem/kabiną/pilotem | |||||||
| Prędkość | Podnoszenie | m/min | 8,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3,5 | 3,5 | |
| Podróżowanie krzyżowe | 20 | 20 | 20 | 20 | 20 | |||
| Długie podróże | Grunt | 20 | 20 | 20 | 20 | 20 | ||
| Kabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Silnik | Podnoszenie | Wpisz /kw |
ZD41-4/4,5 ZDS1-4/0,4/4,5 |
ZD141-4/7,5 ZDS10,8/4,5 | ZD151-4/13 ZDS11,5/4,5 | ZD151-4/13 | ZD152-4/18 | |
| Podróżowanie krzyżowe | ZDY12-4/0,4 | ZDY121-4/0,8 | ZDY21-4/0,82 | ZDY121-4/0.82 | YZD-4/0,84 | |||
| Długie podróże | Grunt |
ZDY21-4/0,82 ZDY21-4/1,52 |
YZY22-4/1,52 YZR132M2-6/3.72 |
YZR22-4/1,52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
||
| Kabina |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Wciągnik elektryczny | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Wysokość podnoszenia | m | 6,9,12,18,24,30 | ||||||
| Obowiązek pracy | A3 | |||||||
| Zasilacz | 380V 50HZ 3 fazy AC (w zależności od zapotrzebowania) | |||||||
Funkcje bezpieczeństwa:
Urządzenie zabezpieczające przed przeciążeniem wagi, Najwyższej jakości długotrwale łożyskowany bufor materiałów poliuretanowych, Wyłącznik krańcowy jazdy żurawia, Funkcja ochrony niższego napięcia, System zatrzymania awaryjnego, System ochrony przed przeciążeniem prądowym i tak dalej!
Aplikacja:
Specyfikacja suwnicy bramowej jednodźwigarowej na gorąco jest szeroko stosowana do wykonywania prac załadunkowych i rozładunkowych na zewnątrz.Taki
jako obszar zapasów materiałów, cementowni, przemysłu granitowego, budownictwa, przemysłu maszynowego i tak dalej.

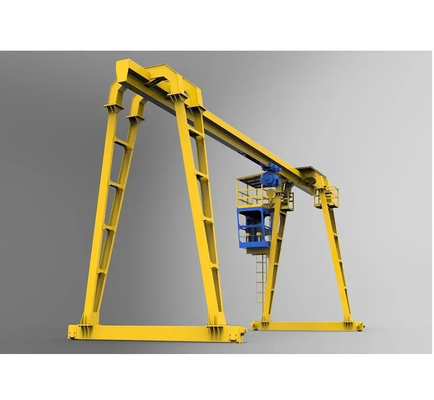

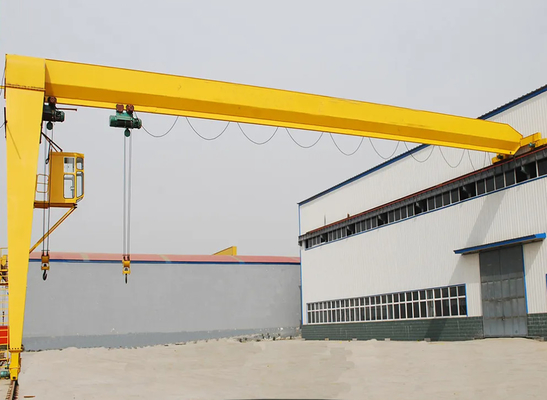

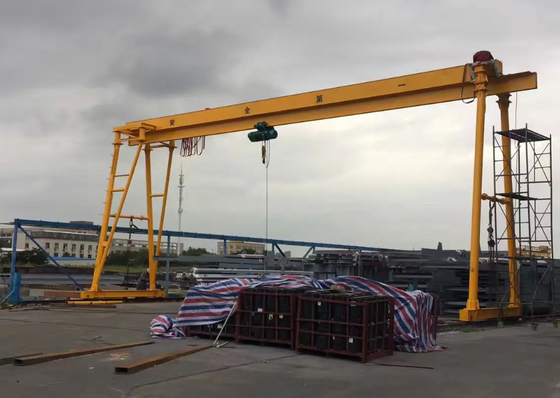

Zdjęcia żurawia:
