| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | MH, BMH, MHL, MDG |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD2000-10000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 15-30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 5000 zestaw/rok |
| Stan: schorzenie: | Nowy | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Zakres: | 7,5-35m | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, instalacja w terenie, uruchomienie i szkolenie, |
| Funkcja: | Suwnica | Maks. wysokość podnoszenia: | 6m~30m |
| Znamionowy moment podnoszenia: | Różny | Maks. podnoszenie ładunku: | 1-20t, max do 32t |
| Nazwa produktu: | Suwnica bramowa naziemna | Wniosek: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej |
| Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, sterowanie naziemne, sterowanie wiszące | Znamionowa ładowność: | 1-20t |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Żółty, czerwony lub jako wymagania | Źródło prądu: | 3 fazy 380V 50hz lub dostosować |
| Zasilacz: | 220V~480V 50/60Hz | Funkcja żurawia: | Łatwy w obsłudze dźwig mostowy dźwigarowy, suwnica jednodźwigarowa, dźwig EOT, suwnica 7,5 ton |
| Rodzaj: | Suwnica jednodźwigarowa wciągnika, suwnica jednodźwigarowa, suwnica 10 tonowa | Mechanizm podnoszący: | Wciągnik elektryczny |
| Prędkość podnoszenia: | 0~8m/min | Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider |
| High Light: | Suwnica bramowa jednodźwigarowa z pojedynczym dźwigarem,suwnica bramowa o rozpiętości 7M 10 ton,suwnica bramowa o rozpiętości 40M |
||
Suwnica bramowa jednodźwigarowa typu kratownicowa 10 ton do cementowni
Opis:
Suwnica bramowa jest suwnicą pomostową, w której most jest podparty na torze naziemnym poprzez wysięgniki po obu stronach.W konstrukcji składa się z suwnicy, mechanizmu jezdnego wózka, wózka podnoszącego i części elektrycznych.Niektóre suwnice bramowe mają tylko wysięgniki z jednej strony, a druga strona jest podparta na budynku fabrycznym lub koźle, który nazywa się suwnicą półbramową.Górna rama mostu suwnicy bramowej (w tym belka główna i belka końcowa), podpory, belki dolne i inne części.Aby rozszerzyć zakres roboczy żurawia, główny dźwigar może wysunąć się poza wysięgniki na jedną lub obie strony, tworząc wspornik.Wózek podnośnikowy z wysięgnikiem może być również użyty do rozszerzenia zakresu pracy żurawia poprzez pochylenie i obrót wysięgnika.
Specyfikacja techniczna:
| Pojemność | tona | 3 | 5 | 10 | 16 | 20 | ||
| Zakres | m | 7, 10, 16,20,24,30, 35, 40 zgodnie z wymaganiami | ||||||
| Metoda operacji | Wisząca linia z przyciskiem/kabiną/pilotem | |||||||
| Prędkość | Podnoszenie | m/min | 8,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3,5 | 3,5 | |
| Podróżowanie krzyżowe | 20 | 20 | 20 | 20 | 20 | |||
| Długie podróże | Grunt | 20 | 20 | 20 | 20 | 20 | ||
| Kabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Silnik | Podnoszenie | Wpisz /kw |
ZD41-4/4,5 ZDS1-4/0,4/4,5 |
ZD141-4/7,5 ZDS10,8/4,5 | ZD151-4/13 ZDS11,5/4,5 | ZD151-4/13 | ZD152-4/18 | |
| Podróżowanie krzyżowe | ZDY12-4/0,4 | ZDY121-4/0,8 | ZDY21-4/0,82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Długie podróże | Grunt |
ZDY21-4/0,82 ZDY21-4/1,52 |
YZY22-4/1,52 YZR132M2-6/3.72 |
YZR22-4/1,52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
||
| Kabina |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Wciągnik elektryczny | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Wysokość podnoszenia | m | 6,9,12,18,24,30 | ||||||
| Obowiązek pracy | A3 | |||||||
| Zasilacz | 380V 50HZ 3 fazy AC (w zależności od zapotrzebowania) | |||||||
Jak wybrać:
1. Wybór suwnicy bramowej
Przestrzegać odpowiednich przepisów GB/T14406-1993 i GB5905-86 dotyczących ogólnych suwnic bramowych.
W normalnych warunkach udźwig jest mniejszy niż 50 ton, rozpiętość jest mniejsza niż 35 m i nie ma specjalnych wymagań dotyczących użytkowania, należy wybrać typ pojedynczej belki głównej.Jeżeli szerokość nogi suwnicy ma być duża, prędkość robocza jest duża lub często podnoszone są ciężkie i długie elementy, należy wybrać suwnicę dwudźwigarową.
2. Rozpiętość i długość wspornika
Rozpiętość suwnicy bramowej jest ważnym czynnikiem wpływającym na jakość samej suwnicy.Przy doborze rozpiętość powinna być minimalizowana, mając na uwadze spełnienie warunków użytkowania sprzętu oraz spełnienie norm rozpiętości serii.
3. Zasada wyznaczania rozstawu osi
(a) Może spełniać wymagania stateczności suwnicy wzdłuż kierunku toru dźwigu;
(b) Całkowite wymiary towarów powinny umożliwiać płynne przejście przez płaską stalową ramę wysięgników;
(c) Należy zauważyć, że rozstaw osi B jest proporcjonalny do rozpiętości S. Ogólnie rozstaw osi B=(1/4-1/6)S.
4. Określa się rozstaw suwnic bramowych
Podczas pracy należy zapewnić odpowiednią przestrzeń pomiędzy zewnętrznymi wymiarami suwnicy bramowej a przejazdem towarów i pojazdów transportowych na placu, aby ułatwić operacje załadunku i rozładunku.Podczas załadunku i rozładunku w obrębie tego przęsła pojazd transportu ogólnego powinien zachować odległość większą niż 0,7 m od nogi drzwi.Gdy rozrzutnik nie pracuje, odległość od pojazdu transportującego powinna wynosić więcej niż 0,5m, a gdy towar przechodzi przez nogi drzwi, odległość większa niż 0,5m.

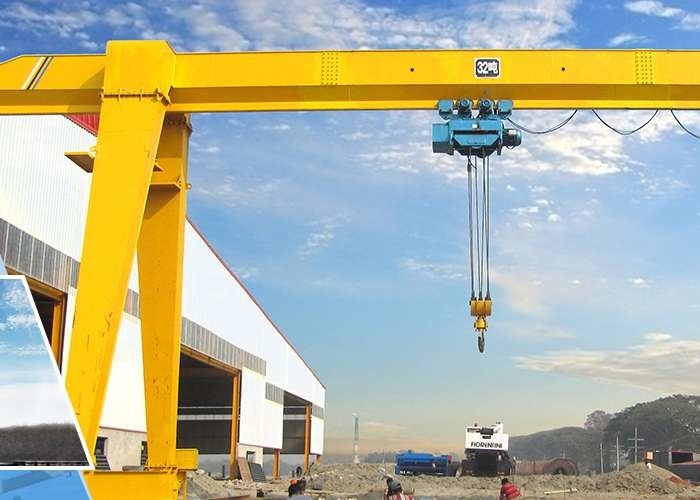

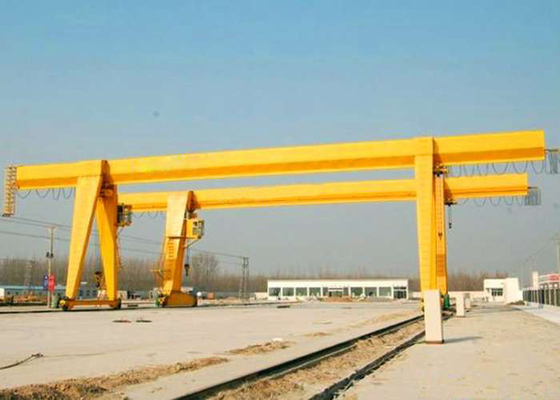

Zdjęcia żurawia:
