| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | MH, BMH, MHL, MDG |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD2000-10000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 15-30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 5000 zestaw/rok |
| Stan: schorzenie: | Nowy | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Zakres: | 7,5-35m | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, instalacja w terenie, uruchomienie i szkolenie, |
| Funkcja: | Suwnica | Maks. wysokość podnoszenia: | 6m~30m |
| Znamionowy moment podnoszenia: | Różny | Maks. podnoszenie ładunku: | 1-20t, max do 32t |
| Nazwa produktu: | Suwnica bramowa naziemna | Wniosek: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej |
| Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, sterowanie naziemne, sterowanie wiszące | Znamionowa ładowność: | 1-20t |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Żółty, czerwony lub jako wymagania | Źródło prądu: | 3 fazy 380V 50hz lub dostosować |
| Zasilacz: | 220V~480V 50/60Hz | Funkcja żurawia: | Łatwy w obsłudze dźwig mostowy dźwigarowy, suwnica jednodźwigarowa, dźwig EOT, suwnica 7,5 ton |
| Rodzaj: | Suwnica jednodźwigarowa wciągnika, suwnica jednodźwigarowa, suwnica 10 tonowa | Mechanizm podnoszący: | Wciągnik elektryczny |
| Prędkość podnoszenia: | 0~8m/min | Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider |
| High Light: | Suwnica bramowa z wciągnikiem elektrycznym 20t,suwnica bramowa magazynowa z hakiem,magazyny Suwnica bramowa 1t |
||

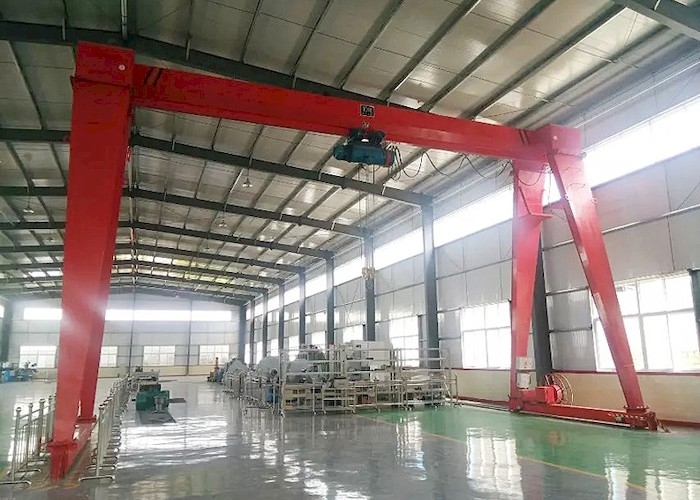

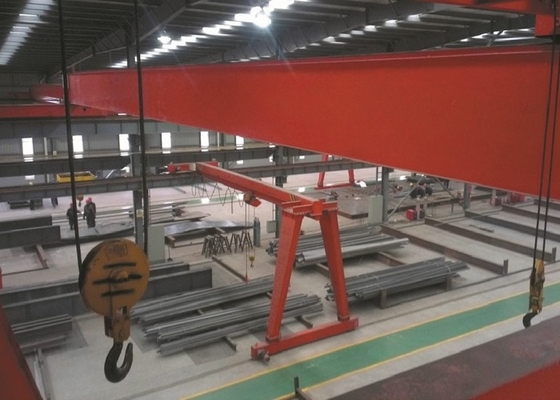

Suwnica bramowa jednobelkowa z wciągnikiem elektrycznym 1 - 20t z hakiem do magazynu
Opis:
Suwnica bramowa to odmiana suwnicy.Stosowany jest głównie do załadunku i rozładunku zewnętrznych placów towarowych, magazynów i ładunków masowych.Suwnice bramowe charakteryzują się wysokim wykorzystaniem miejsca, dużym zakresem roboczym, szeroką adaptacją i dużą wszechstronnością i są szeroko stosowane w stoczniach portowych.
Jego metalowa konstrukcja przypomina ramę w kształcie drzwi, a dwie stopy są zainstalowane pod główną belką nośną, która może chodzić bezpośrednio po torze na ziemi, a dwa końce głównej belki mogą mieć wsporniki wysięgników.
Szczegóły części suwnicy bramowej jednodźwigarowej:
1. Mechanizm podnoszący
-Wciągnik elektryczny jednodźwigarowy
- Typ MDG L: wciągnik montowany z boku z krabem
2. Wózek napędzany i belka podwozia
-Kute koło z kołnierzem
-Sztywna spawana belka typu skrzynkowego
-kompaktowy układ
3. Główny ruszt i nogi
-Główny dźwigar i 4 nogi są spawane typu skrzynkowego
-Materiał: stal węglowa o wysokiej jakości Q235B lub Q355B
- Główny dźwigar jest połączony śrubami wytrzymałościowymi.
-Złącze spawane testowane promieniami rentgenowskimi lub ultradźwiękami;
- Zaprojektowane ugięcie≤1/800 rozpiętości
4. Kontrola
-Kontrola kabiny
-Kontrola zawieszki
-Kontrola bezprzewodowa
5. Części elektryczne
-Zasilanie przewodowe
-Wszystkie ruchy żurawia są niezależne i mogą być wykonywane jednocześnie.
-Stopień ochrony IP55
-Podzespoły są rozmieszczone w sposób przyjazny dla konserwacji, a cały układ zapewnia dobrą ochronę
-Kable festoonowe są zawieszone na siodłach kablowych, przymocowane do wózków kablowych, biegnących w ocynkowanej szynie C.
6.Malowanie
-ochrona antykorozyjna poprzez odrdzewianie metodą śrutowania mechanicznego Sa2,5
-Pierwsza warstwa powłoki epoksydowej 30 mikronów
-Druga warstwa powłoki epoksydowej 30 mikronów
-Trzecia warstwa powłoki poliuretanowej 40 mikronów
-Średnia grubość: około 100 mikronów
-Kolor: czerwony lub pomarańczowy zgodnie z wymaganiami
Specyfikacja techniczna:
| Pojemność | tona | 3 | 5 | 10 | 16 | 20 | ||
| Zakres | m | 7, 10, 16,20,24,30, 35, 40 zgodnie z wymaganiami | ||||||
| Metoda operacji | Wisząca linia z przyciskiem/kabiną/pilotem | |||||||
| Prędkość | Podnoszenie | m/min | 8,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3,5 | 3,5 | |
| Podróżowanie krzyżowe | 20 | 20 | 20 | 20 | 20 | |||
| Długie podróże | Grunt | 20 | 20 | 20 | 20 | 20 | ||
| Kabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Silnik | Podnoszenie | Wpisz /kw |
ZD41-4/4,5 ZDS1-4/0,4/4,5 |
ZD141-4/7,5 ZDS10,8/4,5 | ZD151-4/13 ZDS11,5/4,5 | ZD151-4/13 | ZD152-4/18 | |
| Podróżowanie krzyżowe | ZDY12-4/0,4 | ZDY121-4/0,8 | ZDY21-4/0,82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Długie podróże | Grunt |
ZDY21-4/0,82 ZDY21-4/1,52 |
YZY22-4/1,52 YZR132M2-6/3.72 |
YZR22-4/1,52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
||
| Kabina |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Wciągnik elektryczny | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Wysokość podnoszenia | m | 6,9,12,18,24,30 | ||||||
| Obowiązek pracy | A3 | |||||||
| Zasilacz | 380V 50HZ 3 fazy AC (w zależności od zapotrzebowania) | |||||||
Wniosek:
Specyfikacja suwnicy bramowej jednodźwigarowej na gorąco jest szeroko stosowana do wykonywania prac załadunkowych i rozładunkowych na zewnątrz.Taki
jako obszar zapasów materiałów, cementowni, przemysłu granitowego, budownictwa, przemysłu maszynowego i tak dalej.
O nas:
Od ponad 35 lat Santo Cranes dostarcza niezawodne rozwiązania klientom na całym świecie.Jako jeden z wiodących światowych producentów żurawi, oferujemy szereg zaawansowanych technologicznie, najlepszych w swojej klasie produktów i rozwiązań dla wszystkich Twoich potrzeb związanych z przepływem materiałów w przemyśle i podnoszeniem.
