| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | QD, QDY, YZ, YZS, QL, QZ, QC |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 35-45 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 6000 zestaw/rok |
| Imię: | Suwnica pomostowa dwudźwigarowa | Rodzaj: | Suwnica dwudźwigarowa do dużych obciążeń, suwnica EOT |
|---|---|---|---|
| Zakres: | 7-35m | Funkcja: | Elektryczny suwnica pomostowa |
| Maks. wysokość podnoszenia: | 6m~30m | Maks. podnoszenie ładunku: | 800T |
| Znamionowa ładowność: | 1-800t | Prędkość podnoszenia: | Jako wymóg |
| Mechanizm podnoszący: | Otwórz wózek wciągarki | Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider |
| Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, sterowanie naziemne, sterowanie wiszące | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, instalacja w terenie, uruchomienie i szkolenie, |
| Wniosek: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Jako wymagania |
| High Light: | Suwnica dwudźwigarowa Span 15M,suwnica dwudźwigarowa 5T,suwnica 5t do magazynów |
||

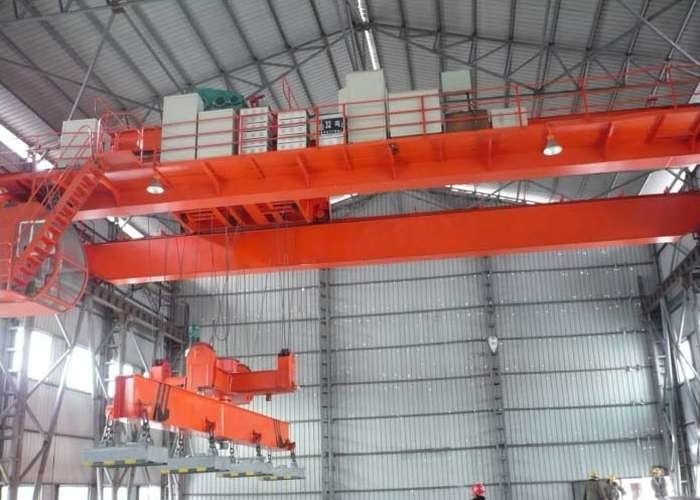

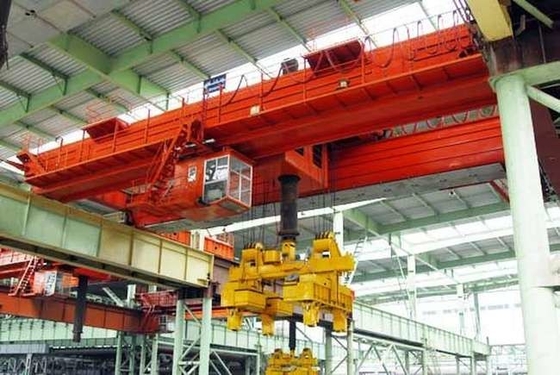

Elektryczna suwnica dwudźwigarowa o rozpiętości 5 ton 15 m do magazynów
Opis produktu:
Suwnica dwudźwigarowa składa się z prostej szyny, belki głównej dźwigu, wózka podnoszącego, układu przeniesienia mocy i elektrycznego układu sterowania i jest szczególnie odpowiednia do transportu materiałów w zakresie samolotów z dużym zawieszeniem i dużym udźwigiem.
Suwnica pomostowa dwudźwigarowa ma dużą nośność, dużą rozpiętość, dobrą ogólną stabilność i wiele odmian, ale jej własna jakość jest większa niż w przypadku jednodźwigarowej suwnicy bramowej o tym samym udźwigu, a koszt jest również wyższy.Ze względu na konstrukcję belki głównej można ją podzielić na dwie formy: belkę skrzynkową i kratownicę.Generalnie stosuje się konstrukcję w kształcie pudełka.
Zaleta projektu:
1. Suwnica mostowa dwudźwigarowa jest pierwszym w konstrukcji dźwigara o strukturze plastra miodu, który ma cechy lekkości, dużego obciążenia i silnej odporności na wiatr.
2. Unikalne połączenie sworznia stalowego jest nie tylko mocne i niezawodne, ale ma również krótki czas montażu.
3. Podpory elastycznych cięgien można rozmontować na jeden element w celu sterowania na miejscu, co jest wygodne w transporcie.
4. Najmniejsza zainstalowana moc może rozwiązać problem zużycia energii elektrycznej w budowie na miejscu.
Specyfikacja:
|
Udźwig znamionowy QSWL Gn |
T |
32/10 (możemy dostarczyć do 550 ton) |
|||||||||
|
Metoda operacyjna |
m/min |
Sterowanie zdalne lub wiszące/sterowanie w kabinie |
|||||||||
|
Prędkość |
Podnoszenie głównego haka |
3(0.3/3) |
|||||||||
|
Podnoszenie haka pomocniczego |
7(7/0,7) |
||||||||||
|
Podróżowanie krzyżowe |
20 |
||||||||||
|
Długie podróże |
Sterowanie zdalne lub wiszące |
20/30 |
|||||||||
|
Kontrola kabiny |
30/40 |
||||||||||
|
Silnik |
Podnoszenie głównego haka |
kw |
ZDX62-6/18,5, (ZDS2.2/18.5) |
||||||||
|
Podnoszenie haka pomocniczego |
ZD151-4/13(ZDS1-1.5/13) |
||||||||||
|
Podróżowanie krzyżowe |
ZDY123-4/2,2x2 |
||||||||||
|
Długie podróże |
Sterowanie zdalne lub wiszące |
ZDY123-4/2,2x2 |
ZDY131-4/3x2 |
||||||||
|
Kontrola kabiny |
ZDR112L2-4/3.0x2 |
ZDR125-4/4,6x2 |
|||||||||
|
Wciągnik elektryczny |
|
WH164;CD1(MD1) |
|||||||||
|
Wysokość podnoszenia |
m |
9;12;16;24 |
|||||||||
|
Klasa celna |
|
A3--A5 |
|||||||||
|
Źródło prądu |
|
AC 3-fazowy 50Hz;380V |
|||||||||
|
Zalecany utwór |
|
43 KG/M |
|||||||||
|
Zakres |
m |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
|||
|
Maksymalne ciśnienie w kole |
KN |
167 |
184 |
196 |
206 |
215 |
224 |
233 |
|||
|
Waga dźwigu |
Sterowanie zdalne lub wiszące |
kg |
12530 |
14660 |
16360 |
18870 |
21650 |
24260 |
27060 |
||
|
Kontrola kabiny |
kg |
13430 |
15560 |
17260 |
19770 |
22550 |
25160 |
27960 |
|||
|
Podstawowe wymiary |
b |
mm |
5070--5960 |
5572--6222 |
|||||||
|
W |
mm |
3600~4500 |
|||||||||
|
Toaleta |
mm |
2200-2900 |
|||||||||
|
K |
mm |
1600~2500 |
|||||||||
|
h |
mm |
1900 |
|||||||||
|
H1 |
mm |
765 |
|||||||||
|
H2 |
mm |
170 |
270 |
370 |
470 |
570 |
670 |
770 |
|||
|
H3 |
mm |
2395 |
2495 |
2595 |
2695 |
2795 |
2895 |
2995 |
|||
|
H4 |
mm |
-700 |
|||||||||
|
b |
mm |
230 |
|||||||||
|
S1 |
mm |
1100 |
|||||||||
|
S2 |
mm |
1600 |
|||||||||
Wniosek:
1. Suwnice dwudźwigarowe typu mostowego są szeroko stosowane w fabrykach, magazynach, magazynach i innych okazjach do podnoszenia towarów.Zabronione jest stosowanie w środowiskach łatwopalnych, wybuchowych i korozyjnych.Istnieją dwa rodzaje operacji na ziemi iw sterowni.Istnieją dwa rodzaje sal operacyjnych, typu otwartego i typu zamkniętego, które można podzielić na dwa typy instalacji w lewo lub w prawo, w zależności od aktualnej sytuacji.
2. Suwnice dwudźwigarowe typu mostowego są szeroko stosowane w warsztatach, magazynach, składowiskach itp. Ma zalety kompaktowego rozmiaru, niskiego prześwitu budynku, niewielkiej wagi i małego nacisku na koła.
Szkic i parametry:
Instalacja:
Odwiedzający klienta:
Bezpłatne zapytanie:
W celu bardzo szybkiego złożenia oferty i zaoszczędzenia czasu oczekiwania, lepiej wypełnić poniższe informacje.Skopiuj i wyślij nam informacje wraz z zapytaniem.
|
{Wskazówki: 5 ton, 10 ton, 16 ton, 20 ton, 30 ton, 40 ton, 50 ton do 550 ton} |
||||||||||||||||||||||||
|
{Wskazówki: 6m ~40m} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{Wskazówki: 380 V, 50 Hz, AC, 3-fazowe lub uwaga} |
|||||||||||||||||||||||||
|
{Wskazówki: A5, A3, jeśli nie wiesz, wypełnij poniższe} |
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
{Wskazówki: pilot zdalnego sterowania, sterowanie w kabinie lub sterowanie wiszące } |
|||||||||||||||||||||||||
|
{Wskazówki: prędkość pojedyncza, podwójna lub bezstopniowa} |
|||||||||||||||||||||||||
|
{Wskazówki: prędkość pojedyncza lub prędkość bezstopniowa} |
|||||||||||||||||||||||||
|
{Wskazówki: Jeśli tak, zwróć uwagę na długą długość podróży} |
|||||||||||||||||||||||||
|
{Wskazówki: Jeśli tak, zwróć uwagę na długą długość podróży} |
|||||||||||||||||||||||||
|
cena FOB uwaga FOB} |
Jeśli dach Twojego warsztatu jest bardzo niski, lepiej prześlij nam rysunek, szkic lub pokaż nam dane, a wtedy nasz Inżynier może wypracować pełne rozwiązanie właśnie dla Ciebie.
Czekamy na Twoje uprzejme zapytanie i mam nadzieję, że pomożesz Twojej silnej firmie w najbliższej przyszłości!
