| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | MH, BMH, MHL, MDG |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD2000-10000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 15-30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 5000 zestaw/rok |
| Funkcja: | Suwnica | Stan: schorzenie: | Nowy |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | Zakres: | 7,5-35m |
| Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, instalacja w terenie, uruchomienie i szkolenie, |
| Maks. wysokość podnoszenia: | 6m~30m | Znamionowy moment podnoszenia: | Różny |
| Maks. podnoszenie ładunku: | 1-20t, max do 32t | Nazwa produktu: | Suwnica bramowa naziemna |
| Wniosek: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej | Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, sterowanie naziemne, sterowanie wiszące |
| Znamionowa ładowność: | 1-20t | ||
| Podkreślić: | Suwnica bramowa jednodźwigarowa 16 ton,suwnica bramowa jednodźwigarowa MH,suwnica przeładunkowa o rozpiętości 7 |
||

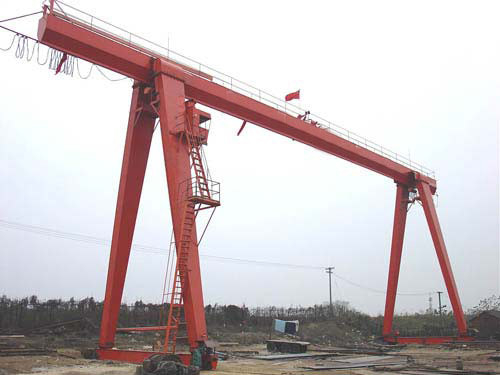

Suwnica bramowa 16-tonowa z pojedynczym dźwigarem z nawisem do transportu materiałów zewnętrznych na zewnątrz
Opis:
Suwnica bramowa jednodźwigarowa ma cechy prostej konstrukcji, łatwej instalacji, lekkości, dobrej odporności na wiatr.Główny dźwigar jest w większości konstrukcją typu skrzynkowego. Elektryczny wciągnik portalowy typu portalowego i CD, MD i tak dalej w wielu rodzajach niezbędnych zastosowań elektrycznych wciągników modelowych, to jeden rodzaj dźwigu średniego i małego, który ma oś do poruszania się , jest odpowiedni udźwig 3t ~ 32t, odpowiedni jest rozpiętość 12 ~ 35 metrów, temperatura warunków pracy - 20 ℃ do + 40 ℃.
Szczegóły części suwnicy bramowej jednodźwigarowej:
1. Mechanizm podnoszący
-Wciągnik elektryczny jednodźwigarowy
- Typ MDG L: wciągnik montowany z boku z krabem
2. Wózek napędzany i belka podwozia
-Kute koło z kołnierzem
-Sztywna spawana belka typu skrzynkowego
-kompaktowy układ
3. Główny ruszt i nogi
-Główny dźwigar i 4 nogi są spawane typu skrzynkowego
-Materiał: stal węglowa o wysokiej jakości Q235B lub Q355B
- Główny dźwigar jest połączony śrubami wytrzymałościowymi.
-Złącze spawane testowane promieniami rentgenowskimi lub ultradźwiękami;
- Zaprojektowane ugięcie≤1/800 rozpiętości
4. Kontrola
-Kontrola kabiny
-Kontrola zawieszki
-Kontrola bezprzewodowa
5. Części elektryczne
-Zasilanie przewodowe
-Wszystkie ruchy żurawia są niezależne i mogą być wykonywane jednocześnie.
-Stopień ochrony IP55
-Podzespoły są rozmieszczone w sposób przyjazny dla konserwacji, a cały układ zapewnia dobrą ochronę
-Kable festoonowe są zawieszone na siodłach kablowych, przymocowane do wózków kablowych, biegnących w ocynkowanej szynie C.
6.Malowanie
-ochrona antykorozyjna poprzez odrdzewianie metodą śrutowania mechanicznego Sa2,5
-Pierwsza warstwa powłoki epoksydowej 30 mikronów
-Druga warstwa powłoki epoksydowej 30 mikronów
-Trzecia warstwa powłoki poliuretanowej 40 mikronów
-Średnia grubość: około 100 mikronów
-Kolor: czerwony lub pomarańczowy zgodnie z wymaganiami
Funkcje bezpieczeństwa:
Urządzenie zabezpieczające przed przeciążeniem wagi, Najwyższej jakości długotrwale łożyskowany bufor materiałów poliuretanowych, Wyłącznik krańcowy jazdy żurawia, Funkcja ochrony niższego napięcia, System zatrzymania awaryjnego, System ochrony przed przeciążeniem prądowym i tak dalej!
Wniosek:
Specyfikacja suwnicy bramowej jednodźwigarowej na gorąco jest szeroko stosowana do wykonywania prac załadunkowych i rozładunkowych na zewnątrz.Taki
jako obszar zapasów materiałów, cementowni, przemysłu granitowego, budownictwa, przemysłu maszynowego i tak dalej.
Specyfikacja techniczna:
| Pojemność | tona | 3 | 5 | 10 | 16 | 20 | ||
| Zakres | m | 7, 10, 16,20,24,30, 35, 40 zgodnie z wymaganiami | ||||||
| Metoda operacji | Wisząca linia z przyciskiem/kabiną/pilotem | |||||||
| Prędkość | Podnoszenie | m/min | 8,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3,5 | 3,5 | |
| Podróżowanie krzyżowe | 20 | 20 | 20 | 20 | 20 | |||
| Długie podróże | Grunt | 20 | 20 | 20 | 20 | 20 | ||
| Kabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Silnik | Podnoszenie | Wpisz /kw |
ZD41-4/4,5 ZDS1-4/0,4/4,5 |
ZD141-4/7,5 ZDS10,8/4,5 | ZD151-4/13 ZDS11,5/4,5 | ZD151-4/13 | ZD152-4/18 | |
| Podróżowanie krzyżowe | ZDY12-4/0,4 | ZDY121-4/0,8 | ZDY21-4/0,82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Długie podróże | Grunt |
ZDY21-4/0,82 ZDY21-4/1,52 |
YZY22-4/1,52 YZR132M2-6/3.72 |
YZR22-4/1,52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
||
| Kabina |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Wciągnik elektryczny | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Wysokość podnoszenia | m | 6,9,12,18,24,30 | ||||||
| Obowiązek pracy | A3 | |||||||
| Zasilacz | 380V 50HZ 3 fazy AC (w zależności od zapotrzebowania) | |||||||
O nas:
Oferujemy pełną gamę części zamiennych / komponentów / zestawów do dźwigów i maszyn podnoszących, które są dostosowane do konkretnych potrzeb klientów.
Nasze pakiety zestawów suwnic zapewniają wysoką jakość i niezawodność działania, których nasi klienci oczekują od Santo Cranes, podczas gdy wszystkie części zamienne / komponenty / zestawy można dostosować do specyfiki suwnic jednodźwigarowych, dwudźwigarowych lub podwieszanych.
Możemy zapewnić:
-Wózki końcowe, wózki końcowe i jednostki podróżne
-Wciągniki: wciągnik linowy, wciągnik łańcuchowy
-Zasilanie: szyna prądowa, szyny przewodzące, system festonowy
-System sterowania: pilot radiowy i sterowanie kasetą, sterowanie krzywką, sterowanie joystickiem
-Blok hakowy, hak
-Koło dźwigu, zespół koła
- Bęben linowy
-Narzędzia do podnoszenia poniżej haka: wiadro chwytające, magnes do podnoszenia
-koło pasowe, wielokrążek
Aby uzyskać więcej informacji na temat naszych zestawów żurawi, możesz skontaktować się z nami na dole tej strony.
Zdjęcia żurawia:
