| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SANTO |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | MH, BMH, MHL, MDG |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD2000-10000/set |
| Szczegóły pakowania: | Części elektryczne i inne zapakowane w wysokiej jakości skrzynię ze sklejki, stalowe belki zapakowan |
| Czas dostawy: | 15-30 dni roboczych |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 5000 zestaw/rok |
| Główne części elektryczne: | Chint lub jako wymagania Siemens, Schneider | Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania, sterowanie naziemne, sterowanie wiszące |
|---|---|---|---|
| Zakres: | 7,5-35m | Funkcja: | Suwnica |
| Maks. wysokość podnoszenia: | 6m~30m | Znamionowy moment podnoszenia: | Różny |
| Maks. podnoszenie ładunku: | 1-20t, max do 32t | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, instalacja w terenie, uruchomienie i szkolenie, |
| Wniosek: | warsztat, magazyn, rośliny, fabryka, magazyn i tak dalej | Mechanizm podnoszący: | Wciągnik elektryczny |
| Podkreślić: | Zewnętrzna suwnica bramowa 10 ton,suwnica bramowa o rozpiętości 35 m,suwnica bramowa 10 ton |
||
Zdalne sterowanie Wciągnik elektryczny z pojedynczym dźwigarem Suwnica bramowa z hakiem do transportu wewnętrznego na zewnątrz
Opis:
Suwnice bramowe są również znane jako żurawie portalowe lub żurawie Goliath i działają na szynach montowanych na podłodze, a nie na wspierającym systemie pasów startowych, jak używany przez suwnice mostowe.
Suwnice Semi Gantry są wyposażone w szynę montowaną do podłogi i szynę konstrukcyjną.SANTO oferuje rozwiązania jednodźwigarowe dla suwnic bramowych od 1 ton SWL do 32 ton oraz rozwiązania dwudźwigarowe do 500 ton SWL.
SANTO produkuje również gamę suwnic bramowych zaprojektowanych na zamówienie, przeznaczonych do zastosowań klienckich.
Ten żuraw jest zwykle dopasowany do pojedynczego dźwigara elektrycznego wciągnika jako mechanizmu podnoszącego, łatwego sterowania, niskiego kosztu.
Stosowany na zewnątrz do wspólnego załadunku i rozładunku za pomocą mocnych wciągników.
Specyfikacja techniczna:
| Pojemność | tona | 3 | 5 | 10 | 16 | 20 | ||
| Zakres | m | 7, 10, 16,20,24,30, 35, 40 zgodnie z wymaganiami | ||||||
| Metoda operacji | Wisząca linia z przyciskiem/kabiną/pilotem | |||||||
| Prędkość | Podnoszenie | m/min | 8,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3,5 | 3,5 | |
| Podróżowanie krzyżowe | 20 | 20 | 20 | 20 | 20 | |||
| Długie podróże | Grunt | 20 | 20 | 20 | 20 | 20 | ||
| Kabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Silnik | Podnoszenie | Wpisz /kw |
ZD41-4/4,5 ZDS1-4/0,4/4,5 |
ZD141-4/7,5 ZDS10,8/4,5 | ZD151-4/13 ZDS11,5/4,5 | ZD151-4/13 | ZD152-4/18 | |
| Podróżowanie krzyżowe | ZDY12-4/0,4 | ZDY121-4/0,8 | ZDY21-4/0,82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Długie podróże | Grunt |
ZDY21-4/0,82 ZDY21-4/1,52 |
YZY22-4/1,52 YZR132M2-6/3.72 |
YZR22-4/1,52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
YZR160M1-6/6,32 YZR160M2-6/8.52 |
||
| Kabina |
ZDR100-4/1,52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Wciągnik elektryczny | Model | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Wysokość podnoszenia | m | 6,9,12,18,24,30 | ||||||
| Obowiązek pracy | A3 | |||||||
| Zasilacz | 380V 50HZ 3 fazy AC (w zależności od zapotrzebowania) | |||||||
Szczegóły części suwnicy bramowej jednodźwigarowej:
1. Mechanizm podnoszący
- Wciągnik elektryczny jednodźwigarowy
- Typ MDG L: wciągnik montowany z boku z krabem
2. Wózek napędzany i belka podwozia
- Kute koło z kołnierzem
- Sztywna spawana belka typu skrzynkowego
- kompaktowy układ
3. Główna kratownica i nogi
- Dźwigar główny i 4 nogi są spawane typu skrzynkowego
- Materiał: stal węglowa o wysokiej jakości Q235B lub Q355B
- Dźwigar główny połączony jest śrubami wytrzymałościowymi.
- Połączenie spawane testowane promieniami rentgenowskimi lub ultradźwiękami;
- Zaprojektowane ugięcie≤1/800 rozpiętości
4. Kontrola
- Sterowanie kabiną
- Sterowanie zawieszką
- Sterowanie bezprzewodowe
5. Części elektryczne
- Zasilanie przewodnika
- Wszystkie ruchy żurawia są niezależne i mogą być wykonywane jednocześnie.
- Stopień ochrony IP55
- Elementy są rozmieszczone w sposób przyjazny dla konserwacji, a cały układ zapewnia dobrą ochronę
- Kable festoonowe zawieszone są na siodłach kablowych, przymocowane do wózków kablowych, biegnących w ocynkowanym torze C.
6. Malowanie
- zabezpieczenie antykorozyjne poprzez odrdzewianie metodą śrutowania mechanicznego Sa2,5
- Pierwsza warstwa powłoki epoksydowej 30 mikronów
- Druga warstwa powłoki epoksydowej 30 mikronów
- Trzecia warstwa powłoki poliuretanowej 40 mikronów
- Średnia grubość: około 100 mikronów
-Kolor: czerwony lub pomarańczowy zgodnie z wymaganiami
Funkcje bezpieczeństwa:
Urządzenie zabezpieczające przed przeciążeniem wagi, Najwyższej jakości długotrwale łożyskowany bufor materiałów poliuretanowych, Wyłącznik krańcowy jazdy żurawia, Funkcja ochrony niższego napięcia, System zatrzymania awaryjnego, System ochrony przed przeciążeniem prądowym i tak dalej!
Wniosek:
Specyfikacja suwnicy bramowej jednodźwigarowej na gorąco jest szeroko stosowana do wykonywania prac załadunkowych i rozładunkowych na zewnątrz.Taki
jako obszar zapasów materiałów, cementowni, przemysłu granitowego, budownictwa, przemysłu maszynowego i tak dalej.
O nas:
Oferujemy pełną gamę części zamiennych / komponentów / zestawów do dźwigów i maszyn podnoszących, które są dostosowane do konkretnych potrzeb klientów.
Nasze pakiety zestawów suwnic zapewniają wysoką jakość i niezawodność działania, których nasi klienci oczekują od Santo Cranes, podczas gdy wszystkie części zamienne / komponenty / zestawy można dostosować do specyfiki suwnic jednodźwigarowych, dwudźwigarowych lub podwieszanych.
Możemy zapewnić:
-Wózki końcowe, wózki końcowe i jednostki podróżne
-Wciągniki: wciągnik linowy, wciągnik łańcuchowy
-Zasilanie: szyna prądowa, szyny przewodzące, system festonowy
-System sterowania: pilot radiowy i sterowanie kasetą, sterowanie krzywką, sterowanie joystickiem
-Blok hakowy, hak
-Koło dźwigu, zespół koła
- Bęben linowy
-Narzędzia do podnoszenia poniżej haka: wiadro chwytające, magnes do podnoszenia
-koło pasowe, wielokrążek
Aby uzyskać więcej informacji na temat naszych zestawów żurawi, możesz skontaktować się z nami na dole tej strony.

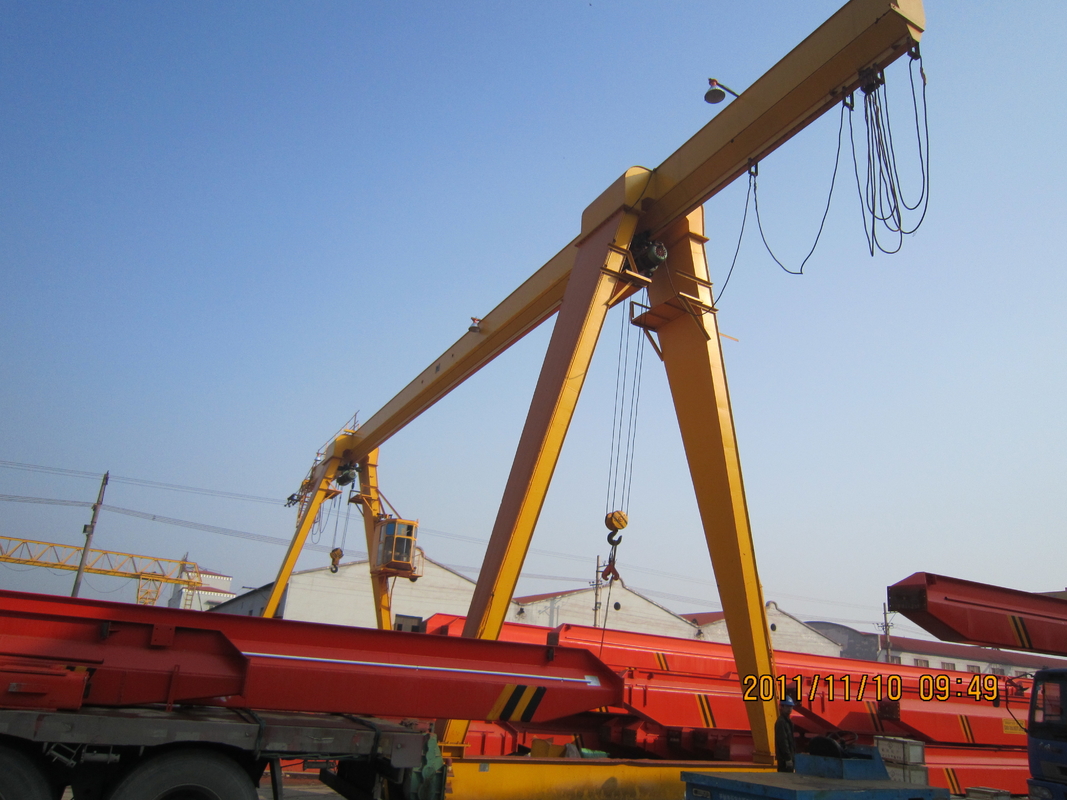

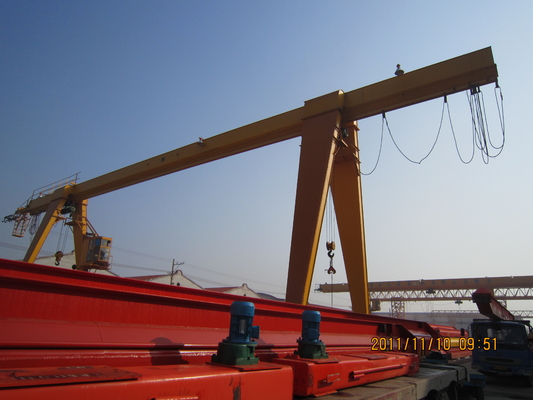

Zdjęcia żurawia:
